Kesselhäuser

Energiekostensenkung durch Online-Überwachung der Wasserqualität

Die Überwachung der Wasserqualität ist ein erster wichtiger Schritt zur Energiekostensenkung in jeder Einrichtung, die mit Heiz- und Dampfkesseln arbeitet.

Gebrüder Heyl Wasseranalysegeraete Kesselhaus

Moderne Dampfkessel profitieren von einer Überwachung der Wasserqualität (© Fotosearch)

Neuere Erhebungen haben gezeigt, dass eine verbesserte Kontrolle von Parametern wie Wasserhärte, Carbonathärte und Leitfähigkeit durch eine Online-Überwachung für Wasserqualitätseinrichtungen jährlich mehrere Tausend Euro an Energie und Ausfallzeiten sparen kann.

Die Überwachung der Wasserqualität kann auch die Lebensdauer eines Heiz- oder Dampfkessels deutlich erhöhen, was wiederum zu bedeutenden Einsparungen bei Anlagegütern und Investitionen führt.

Praktisch jede Einrichtung, die mit energiebehafteter Wärmeerzeugung betrieben wird (z.B. Heiz- oder Dampfkesselanlagen, sowie offene oder geschlossene Kühltürme), wird durch Kalkablagerungen sehr anfällig für höhere Betriebskosten.

Wie entstehen Kalkablagerungen?

Die im Wasser befindlichen Erdalkalimetalle (Calcium, Magnesium) sowie die an die Erdalkalimetalle gebundene Kohlensäure fallen bei ansteigender Wassertemperatur aus. Dadurch kommt es insbesondere in Warmwassersystemen zu starken Kalkablagerungen.

Gebrüder Heyl Wasseranalysegeraete Kalkablagerungen Rohrbündel Gebrüder Heyl Wasseranalysegeraete Kalkablagerungen Rohrleitung

Kalk im chemischen Sinn ist Calciumkarbonat. Durch die Erwärmung von Wasser wird die Kohlensäure, welche die Salze in Lösung hält, ausgetrieben – der sogenannte Kalk-Kohlensäure-Gleichgewichtszustand ist nicht mehr vorhanden. Es kommt zur Kalkausfällung.

Was sind die Folgen von Kalkablagerungen?

Gebrüder Heyl Wasseranalysegeraete Kalkablagerungen Wärmetauscher

Schon geringste Mengen von Kalkablagerungen reduzieren die Wärmeübertragung. Dies allein ist schon ein wichtiger Faktor für steigende Energiekosten. Bei stärkeren Kalkablagerungen kann es sogar zu lokaler Überhitzung des Metalls kommen, die die Bildung von Rissen begünstigt.

Auch Aggregate wie z.B. Pumpen werden hierdurch mehr belastet. Durch die Rohrquerschnittsverengungen kommt es zu erhöhten Strömungswiderständen innerhalb des Rohrnetzes (die kvs-Werte steigen). Dies führt zu weiter steigenden Energie- und Folgekosten.

Dazu nennen wir Ihnen folgendes Beispiel:

Eine Kalkablagerungsschicht mit einer Dicke von 1,0 mm reduziert den Wärmeübergangskoeffizienten von Plattenwärmetauschern oder Rohrwärmetauschern um bis zu 80%. Dies führt zu einer Reduzierung der Wärmeübertragung um bis zu 30%. Selbst eine anscheinend unbedeutende Kalkablagerungsschicht von nur 1 mm Dicke kann zu maximal 12% höheren Energiekosten führen.

Grafik 1 und 2: Energieverlust durch Kalkablagerungen

Gebrüder Heyl Wasseranalysegeraete Wirkungsgrad
Gebrüder Heyl Wasseranalysegeraete Flammrohrtemperatur

Steinbildung in Dampfkesselanlagen ohne Überwachung des Kessel- und Speisewassers

Bei den unten aufgeführten Betriebsparametern mit einer konstanten Speisewasserhärte von nur 0,1°dH = 1,8 g/m³ CaCO₃, lagern sich ca. 90 kg/Jahr CaCO₃ (Kalk) verteilt auf einer Kesselheizfläche von 300 m² ab. Es kann sich schon im ersten Jahr eine Kalkschicht von ca. 0,12 mm bilden.

Selbst diese geringe Menge führt schon zu erheblichen Verlusten in der Wärmeübertragung und zu signifikanten Energieverlusten. Diese entsprechen in etwa 2% Energiemehraufwand, bezogen auf den gesamten Energieaufwand.

Bei einem Gas-/Ölpreis von 4 Cent/kWh entspricht dies Mehrkosten von ca. 20.300 €/Jahr

Beispiel für einen 15 t/h Dampfkessel:

Kondensatrückspeisung (45%) 6,75 m³/h
Speisewasser Nachspeisung (55%) 8,25 m³/h, [gesamt 49.500 m³/Jahr]
Betriebsstunden 6000 Std./Jahr
Wasserhärte 0,1°dH = 1,8 g/m³ CaCO₃
Heizfläche 300 m³
Härtedurchbrüche führen zu deutlich steigenden Energiekosten:
Wasserhärte Kalkablagerungen/Jahr Energie-Mehraufwand*
0,1°dH 0,11 mm 20.300 €/Jahr
0,5°dH 0,54 mm 64.300 €/Jahr
1,0°dH 1,08 mm 105.700 €/Jahr

* bei einem Gas-/Ölpreis von 4 Cent/kWh

Rechner

Nutzen Sie unseren Rechner um die Zusätzlichen Energiekosten bei Ihrer Anlagenkonstellation zu berechnen!

Die Überwachung des Speisewassers für die Heiz- und Dampfkesselanlagen mit dem Testomat® EVO TH, zugelassen nach der TÜV-Norm WÜ 100 für Dampfkesselanlagen, verhindert zusätzlichen Energieverbrauch.

Testomat EVO THGebrüder Heyl Wasseranalysegeraete Zertifikat Testomat 2000

Die Anschaffung eines Testomat® EVO TH amortisiert sich schon nach wenigen Monaten.

Gebrüder Heyl Wasseranalysegeraete Testomat 808 offen

Die Anschaffung des Grenzwertgerätes Testomat 808® für kleine Dampferzeuger nach DIN EN 12952-7 amortisiert sich sogar noch schneller!

Gibt es noch weitere Auswirkungen auf die Leistung von Heiz- und Dampfkesselanlagen?

Wasserhärte führt nicht nur durch Kalkablagerungen zu zusätzlichen Energiekosten, sie kann durch eine Kombination von weiteren Faktoren auch zu noch schädlicheren Verkrustungen führen.

Silikate, Sulfate und Calciumphosphat im Speisewasser können alle zu Ablagerungen auf den Wärmeaustauschflächen führen. Das Vorhandensein einer erhöhten Menge jeder dieser Substanzen im Speisewasser von energiebehafteten Wärmeerzeugern kann pro Jahr Kosten von bis zu 15.000 € verursachen. Wenn durch das Auftreten dieser Stoffe zusätzlich zum Kalk Ablagerungen entstehen, können die Kosten durch Energieverlust, Entkalkung und weitere potentielle Schäden am Kessel und anderer Ausrüstung sehr hoch sein.



Energieverluste durch Ablagerungen aus Calciumcarbonat, Sulfat und Calciumphosphat:

Belag von 1 mm Energieverlust Öl- bzw. Gasverbrauch
Ca-Carbonat ∼ 11,0% 533 m³/a
Sulfate ∼,9,0% 436 m³/a
Ca-Phosphat ∼ 4,5% 218 m³/a

Welche Auswirkungen haben Ausfallzeiten für die Heiz- und Dampfkesselanlagen auf die üblichen Betriebskosten?

Ausfallzeiten von Anlagen sind ein wesentlicher Kostenfaktor und spielen bei der Entscheidung für eine bessere Überwachung der Wasserqualität mit einem Online-Analysegerät eine wichtige Rolle. Anlagen oder Einrichtungen müssen für eine notwendige Kesselreinigung abgeschaltet werden. Dies tritt umso häufiger auf, wenn die Wasserhärte zu vermehrten Kalkablagerungen geführt hat. Anlagenbetreiber und Anlagentechniker können diese Kosten durch eine Überwachung der Wasserhärte mit dem Testomat® EVO TH in Kesselhäusern oder dem Testomat 808® bei kleinen Dampferzeugeranlagen deutlich senken.

Ausfallzeiten Häufigkeit Tage/Jahr Produktionsausfall*
Ohne Härteüberwachung Etwa 2-3 Mal/Jahr Etwa 8-12 ca. 10.000 – 70.000 €
Mit Härteüberwachung 1 Mal/Jahr Etwa 4 ca. 5.300 €

* Basierend auf einem 15 t Sattdampfkessel für die gewerbliche Verwendung

-> Unser Testomat® EVO TH überprüft Ihr Speise- und Kondensatwasser nach der aktuellen Vorschrift TÜV WÜ 100 auf Wasserhärte in Ihren Heiz- und Dampfkesselanlagen und unterstützt Sie dabei, die Wirtschaftlichkeit Ihrer Anlage zu maximieren.

Gibt es weitere Faktoren, die für den Erhalt der Heiz- und Dampfkesselanlagen wichtig sind und daher überwacht werden sollten?

Bei der Erzeugung von Dampf verbleiben die gelösten Salze im Wasser und erhöhen die Salzkonzentration im Kesselwasser.

Diese erhöhte Salzkonzentration führt schneller zur Bildung fester Krusten, schwächt damit die Wärmeübertragung und kann zur Korrosion des Kessels und zur Schaumbildung führen. Dieser Schaum kann mit dem Dampf abgetragen werden und die nachgeschalteten Anlagenkomponenten erheblich beeinträchtigen.



Wie können Ihnen die Geräte von Fa. Gebrüder Heyl bei der Qualitätskontrolle Ihrer Heiz- und Dampfkesselanlagen helfen?

Der Testomat® EVO TH analysiert die Härte des Speisewassers mengen- oder zeitgesteuert. Bei Überschreitung der maximalen Härte sendet derTestomat® EVO TH ein Signal an unsere Steuerung Softmaster® MMP2. Der Softmaster® MMP2 steuert dann den Filterwechsel und löst die Regeneration des erschöpften Filters aus. Beide Geräte haben für unvorhergesehene Ereignisse (z. B. geringer Wasserdruck, geringe Filterkapazität, Grenzwertüberschreitung) Alarmsignalausgänge. Des Weiteren können 4-20 mA Signale über eine Schnittstellenkarte an eine Hauptsteuereinheit oder an eine Gebäudeleittechnik-Zentrale weitergeleitet werden.

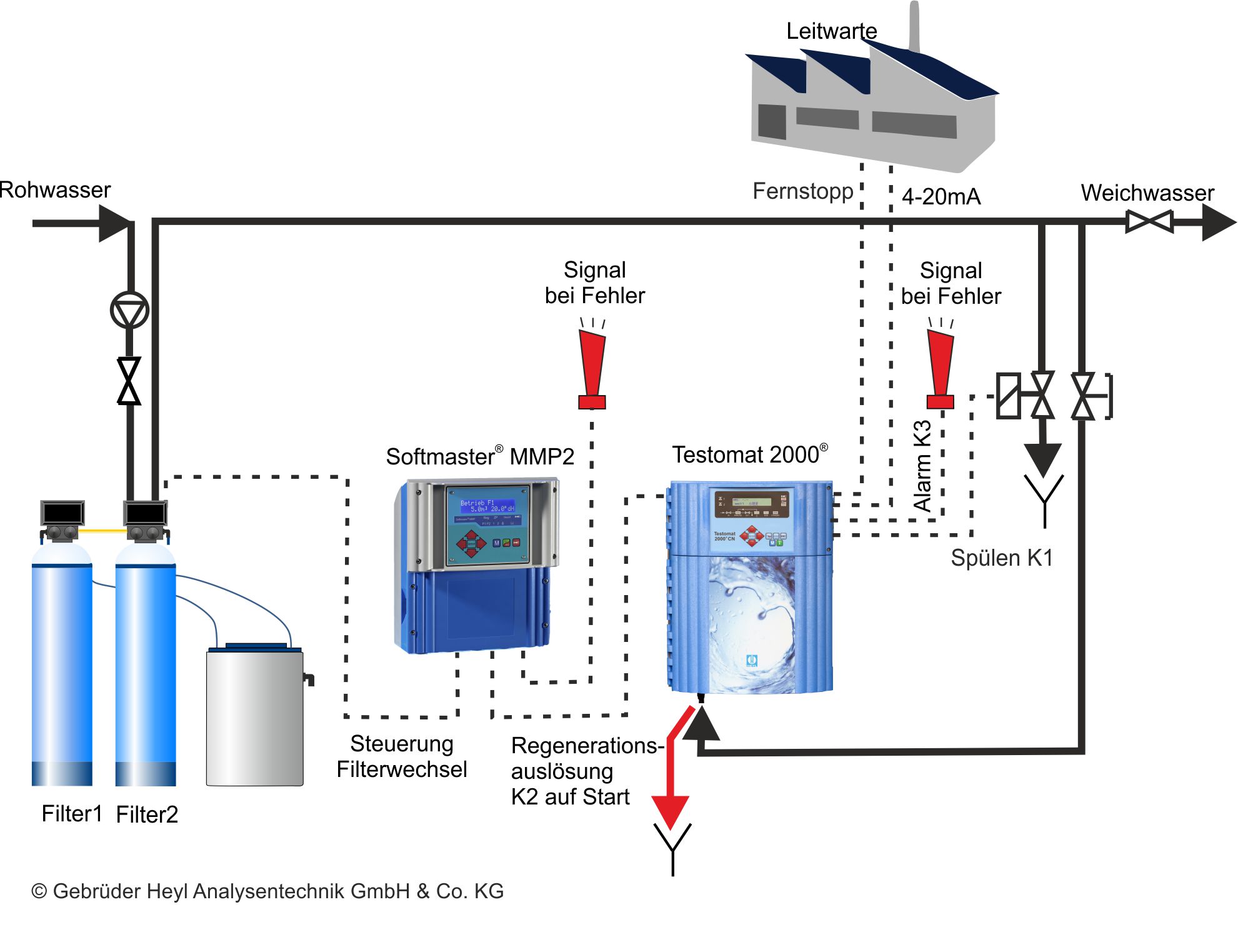

Grafik 3: Online-Überwachung der Wasserqualität mit Instrumenten von Gebrüder Heyl

Gebrüder Heyl Wasseranalysegeraete Härtemessung

Gebrüder Heyl Wasseranalysegeraete MultiControl CT

Zur Vermeidung von Korrosion durch Salz wird die Leitfähigkeit des Speisewassers mit dem Überwachungsgerät MultiControl CT kontrolliert. Das MultiControl CT steuert die Absalzung von Kesselwasser mit hoher Salzkonzentration und nach Bedarf das Zuführen von Wasser, um den richtigen Salzgehalt aufrechtzuerhalten.

Grafik 4: Überwachung des Kesselwassers mit dem MultiControl CT

Gebrüder Heyl Wasseranalysegeraete Kesselhaus MultiControl

Wie kann der Wasseraufbereitungsprozess durch Online-Analysegeräte verbessert werden?

Anlagenbetreiber und Anlagentechniker können die Effizienz des Prozesses zur Enthärtung des Kesselwassers durch ständige Überwachung der Wasserqualität steigern. Die Überwachung der Wasserqualität ermöglicht es Betreibern zu erkennen, ob der Regenerationsprozess immer korrekt abläuft, die Harzqualität noch ausreichend ist und ob die Regenerations-Konditionierungsmittel ausreichend und in der richtigen Konsistenz vorhanden sind.

Die Kombination aus Testomat® EVO TH, Softmaster® MMP2 und MultiControl CT führt zu weniger Abwasser, geringerem Salzverbrauch und Kosteneinsparungen durch geringeren Energiebedarf.



Welche Unternehmen können durch die Überwachung der Wasserqualität mit Online-Analysegeräten Energiekosten einsparen?

Das sind zum Beispiel Firmen, die Niederdruckkessel einsetzen:

Bäckereibetriebe
Betriebe für die Fleischverarbeitung
Dampferzeugung Sterilisation
Wäschereiunternehmen

Hochdruckkessel werden als großvolumige Kessel mit einem zulässigen Betriebsdruck zwischen 1 bis 25 bar hergestellt. Diese Technik setzen Unternehmen aus folgenden Branchen ein:

Lebensmittel- und Getränkeindustrie
(Brauereien, Molkereien)
Zellstoff- und Papierindustrie
Chemische Industrie
Pharmaindustrie
Baustoffindustrie

Quellen

Verein Deutscher Ingenieure, Richtlinie 2035

© Juli 2013     Eine technische Information der Gebrüder Heyl Analysentechnik GmbH & Co. KG. Die Weitergabe und Vervielfältigung dieses Dokuments bedarf unserer ausdrücklichen Genehmigung.

Überarbeitet Februar 2022
