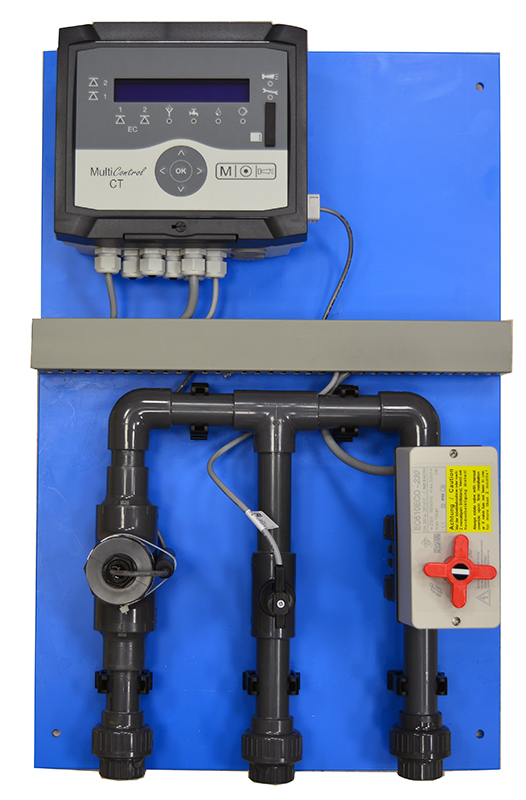

Die Montageplatte MultiControl CT ist als Absalzautomatik für Kühltürme und Luftwäscher entwickelt worden.

Sie besteht aus:
–    Steuerung MultiControl CT
–    Induktive Sonde
–    Strömungsschalter
–    Motorventil
–    Durchflussregelung mit Blende für den Ablass des Salzwassers

Die Absalzung wird automatisch durchgeführt, wenn der gewählte Leitfähigkeits-Grenzwert überschritten wird. Weiterhin ist die automatische Überwachung und Steuerung der Biozid- und Inhibitor-Dosierung möglich.





Technische Daten der Absalzautomatik

Abmessungen: 450 x 700 x 300 mm (B x H x T)
Befestigungsmaße: 629 x 407 mm
Material Verrohrung: PVC-U
Zulauf: DN 32; Innendurchmesser ca. 25 mm
Ablauf: DN 32; Innendurchmesser ca. 25 mm
Ablass Kanal: DN 32; Innendurchmesser ca. 25 mm
Max. Wasserdruck: 4 bar
Spannungsversorgung: 230 VAC
Leistungsaufnahme: 20 VA
Umgebungstemperatur: 5 – 40°C
Wassertemperatur: 5 – 40°C
Gewicht: 8,2 kg
Schutzart: IP54



MultiControl CT

Artikel-Nr.: 341030
Temperaturanzeige: 0,0 bis 150 °C ± 0,5 °C
Anzeigegenauigkeit: ± 2 Digits oder ± 5% vom Messbereichs-Ende
Auflösung: 1,2 µS/cm
Dosierung: 3 Relais zur Steuerung von Biozid-/Inhibitor-Dosierpumpen
SD-Karte: zur Protokollierung von Messdaten und Alarmmeldungen
Mehr technische Daten auf der Produktseite der MultiControl CT


  Typ I-S-P (Artikel Nr. 310140)
Typ I-J-F (Artikel-Nr. 310160)
Induktive Sonde Leitfähigkeitsmessbereich: 20 mS/cm
RS232-Ausgang
Leistungsaufnahme: 20 V – 50 mA
Temperaturfühler: 0 – 100°C
Leitfähigkeitsmessbereich: 5 mS/cm
Messbereichswechsel möglich
Stromausgang: 2 x 0 – 20 mA
Leistungsaufnahme: < 2,6 W
Strömungswächter Typ VH3
Nenndruck: PN 25
max. Durchfluss: 100 l/min
Schaltbereich: 10,4…14,8 l/min
Typ VH3
Nenndruck: PN 25
max. Durchfluss: 100 l/min
Schaltbereich: 10,4…14,8 l/min
Motorventil  230 VAC 50-60 Hz
Leistungsaufnahme: 4 W
230 V-Ventil
Leistungsaufnahme: 10 W
